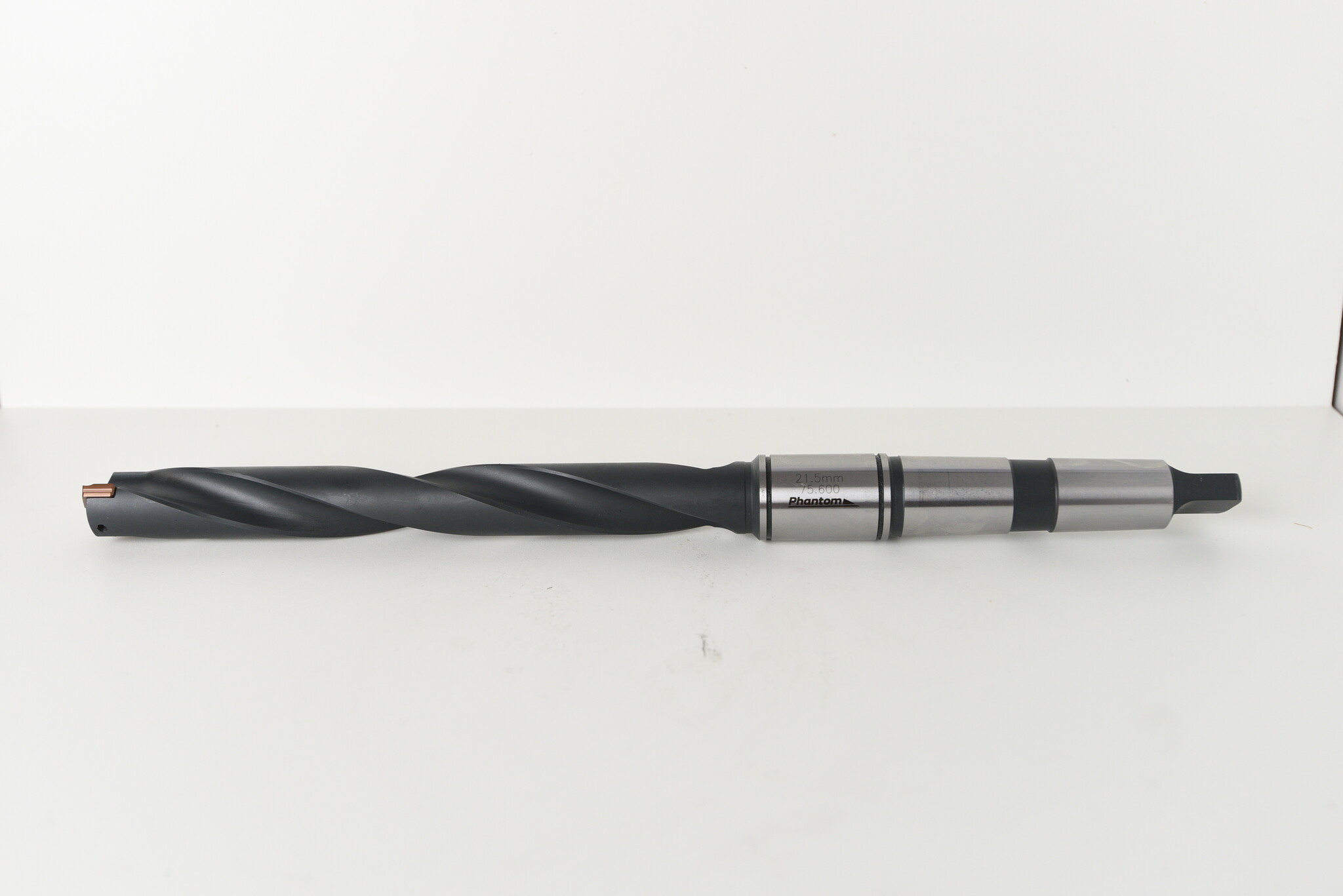

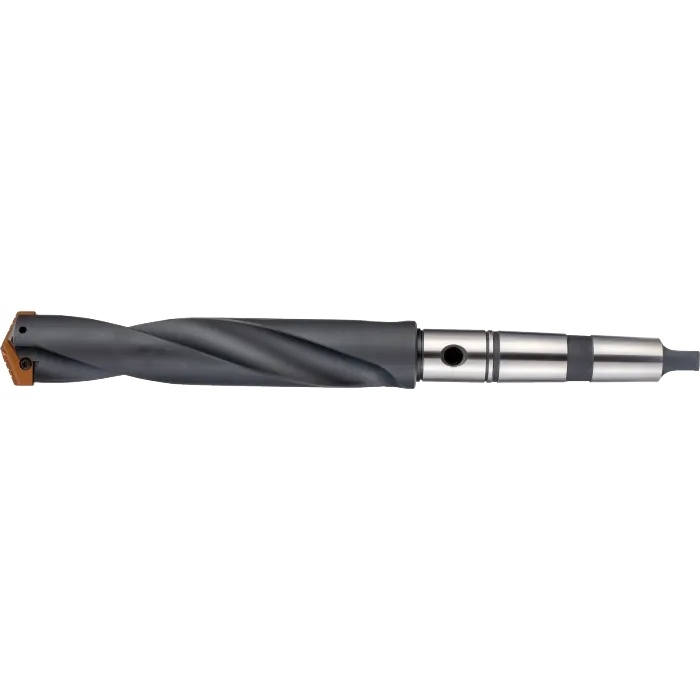

Phantom | Boorwisselplaat
HSS-E PM met AlCrN-coating
Artikelnummer: | 756000408 |
Beschikbaar in winkel?: | Zie levertijd hieronder. |
Levertijd: | 2 - 3 werkdagen |
Dé krachtpatser in het boren.
Met een wisselplaat gemonteerd op de kop, boort deze zoet door de meeste materialen. Inwendige koelkanalen maakt deze zeer doeltreffend bij uw bewerkingen.

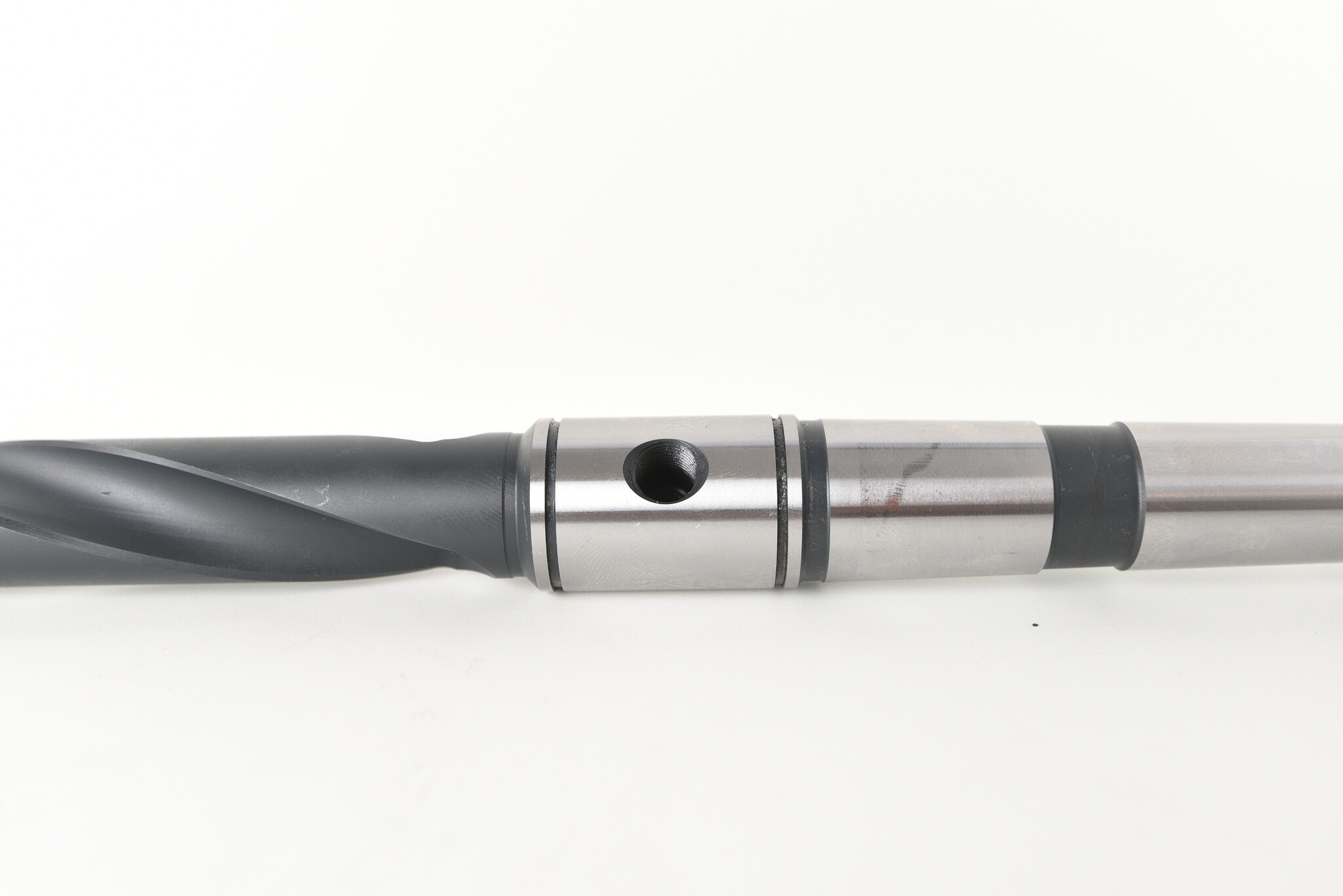

Deze komen standaard met een morse conus en een voorziening van het koelkanaal.

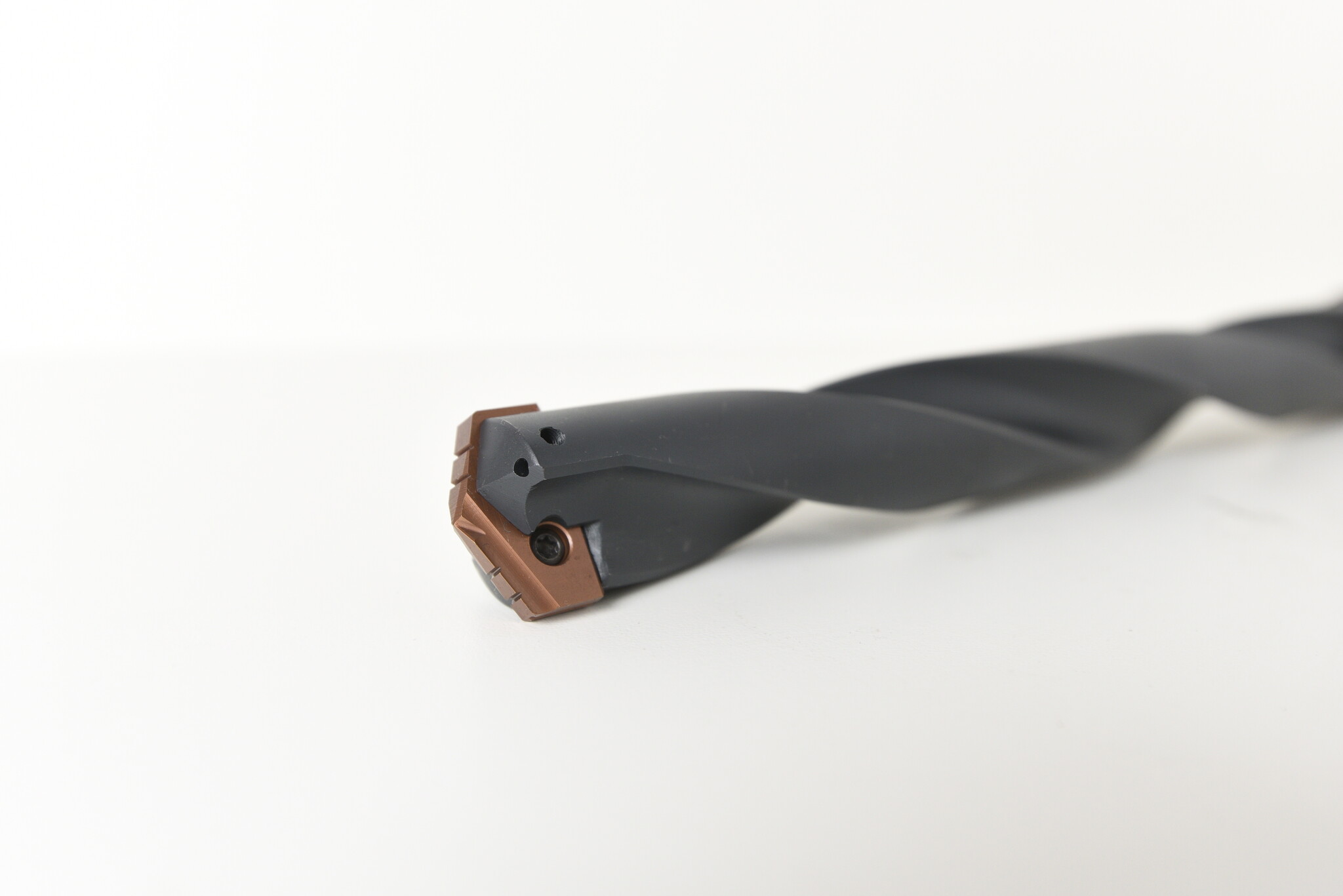

De wisselplaten hebben een tophoek van 132° en zijn bepalend voor de diameter én de tolerantie.
Ze verspringen per maten van 0.5mm en dus kunt u 5 maten of meer gaan boren per boorhouder.

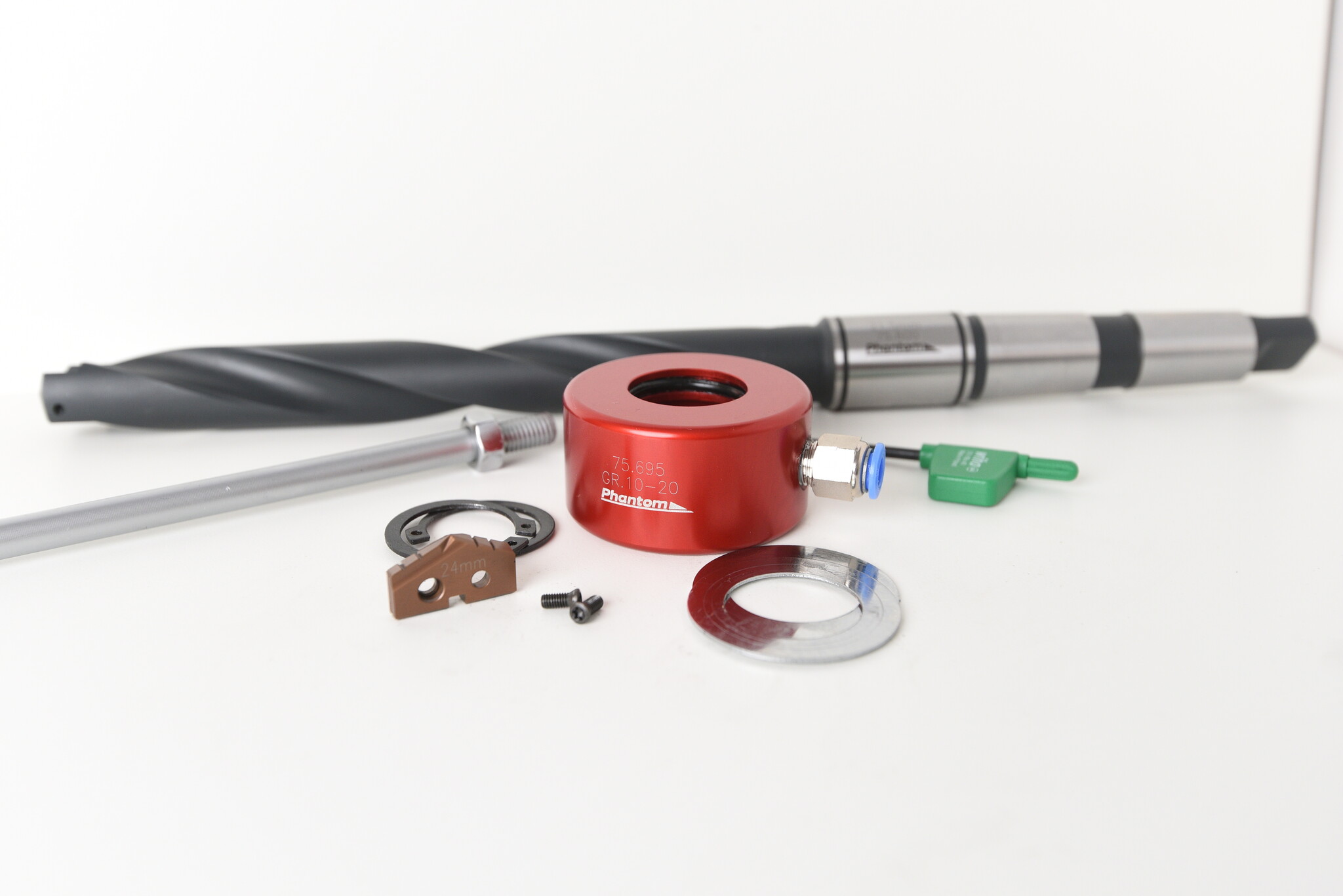

Standaard geleverd inclusief;
Additionele producten zijn;
Specificaties;
Type | Gr.00 | Gr.05 | Gr.10 | Gr.15 | Gr.20 | Gr.25 | Gr.30 | Gr.35 | Gr.40 | Gr.45 |
Ø d1 | 12,98 - 15,49 | 15,50 - 17,85 | 17,86 - 21,99 | 22,00 - 24,60 | 24,61-29,99 | 30,00 - 35,50 | 35,51 - 41,99 | 42,00 - 47,99 | 48,00 - 55,99 | 56,00 - 65,09 |
Spiraallengte l2 | 114 | 114 | 172 | 172 | 187 | 187 | 210 | 210 | 232 | 232 |
Totaallengte l1 | 244 | 244 | 334 | 334 | 375 | 383 | 408 | 408 | 465 | 465 |
Lengte l3 | 135 | 135 | 200 | 200 | 216 | 216 | 241 | 241 | 267 | 267 |
Lengte l4 | 172 | 172 | 244 | 244 | 262 | 269 | 295 | 295 | 321 | 321 |
Ø d3 | NPT1/16 | NPT1/16 | NPT 1/8 | NPT 1/8 | NPT 1/8 | NPT 1/8 | NPT 1/4 | NPT 1/4 | NPT 1/4 | NPT 1/4 |
Opname d2 | MK2 | MK2 | MK3 | MK3 | MK4 | MK4 | MK4 | MK4 | MK5 | MK5 |
